Fixní rekonstrukce celého oblouku nesené implantáty vyžadují správnou diagnostiku a plánování léčby. Jen tak je možno zhodnotit stávající anatomii pacienta, případné patologie, okluzi, objem měkkých tkání, oporu rtů a estetiku a následně se tak dobrat k porozumění situaci a úspěšnému výsledku ošetření.1 Pokud zvažujeme fixní rekonstrukce celého zubního oblouku nesené implantáty, může být pro maximalizaci šance na úspěch veden proces rozhodování podle určitých protetických a chirurgických protokolů. Technologické inovace zlepšují diagnostiku, plánování léčby, komunikaci, chirurgické i protetické aspekty pro každého pacienta. 3D zobrazovací metody dostupné díky CBCT poskytují základ klinického postupu ošetření (obr. 1).2, 3

Pokud jsou nativní DICOM data importována do interaktivního plánovacího softwaru (R2GATE, MegaGen), umožní pečlivé zhodnocení existující anatomie a nalezení potenciálních receptorových oblastí pro implantáty, což napomůže k realistické simulaci umístění implantátů tak, abychom se vyhnuli možným komplikacím (obr. 2).4 Diagnostická fáze musí být založena na kompletním a pečlivém zhodnocení dat z CBCT.5

Klinický případ

V selhávajícím chrupu horní i dolní čelisti byly přítomny viklavé a posunuté zuby, narušená okluze a ztráta kosti (obr. 3). Aby bylo možno určit nejvhodnější léčebné alternativy s ohledem na kvalitu a denzitu kosti a také přání pacienta, byla analyzována data z CBCT. Při využití pokročilého softwaru (Blue Sky Plan, Blue Sky Bio) mohou být díky všem potřebným pohledům (příčné, koronální, sagitální, axiální) a také díky 3D rekonstruovaným povrchovým modelům detailně vyhodnoceny diagnostické informace pro plánování implantologického zákroku. Lze tak určit vhodné oblasti pro implantáty a pomocí všech dříve zmíněných pohledů následně umístit virtuální implantáty. Žádný z jednotlivých pohledů nemůže poskytnout všechny informace potřebné k dosažení úspěchu (obr. 4a). Umístění implantátu do příčného řezu je jen počátkem procesu napomáhajícího k vizualizaci tloušťky a opacity bukálních a palatinálních kortikálních lamel a kvality intramedulární kosti, což nám umožní určit, zda se na základě protokolu kostního trojúhelníku implantát dané délky a průměru vejde do zbývajícího alveolu (obr. 4b, c).6 Virtuální simulace implantátu navíc hraje důležitou roli v plánování protetické suprakonstrukce a při volbě šroubované nebo cementované varianty. Autoři jsou toho názoru, že nejefektivnějším způsobem usnadnění tohoto procesu je rozšíření projekce abutmentu z koronální strany implantátu přes okluzní rovinu, jak je zvýrazněno žlutě na obrázcích 4a, b. Pokud je zvažován přístup chirurgického navádění, musí být šablona navržena tak, aby byla podepřena zuby, kostí nebo sliznicí. Je-li použití šablony žádoucí, je důležité, aby byla stabilizována a zabránilo se jakémukoliv pohybu během operace. Jedním z opomíjených aspektů je plánování fixace nebo kotevních pinů, které pomohou dosáhnout nejvyšší možné chirurgické přesnosti. Každý potenciální kotevní pin musí být umístěn tak, aby se vyhnul blízkým vitálním strukturám a zasahoval do hutné kortikální kosti, což mu umožní získat bikortikální stabilitu všude tam, kde je to možné. Často je penetrována jak bukální, tak lingvální lamela a je nutno se vyhnout blízkosti receptorových oblastí pro implantáty (obr. 5a–b).

3D zobrazovací metody dostupné díky současné technologii CBCT jsou zásadní pro správnou diagnostiku a plánování ošetření.

Interaktivní software plánování ošetření, jako je R2GATE, pomáhá lékaři identifikovat potenciální receptorové oblasti pro implantáty a umožňuje realistické simulace umístění implantátů.

Selhávající chrup v horní i dolní čelisti s viklavostí, špatnou okluzí, posunutými zuby a ztrátou kosti

Nejprve byly identifikovány receptorové oblasti pro implantáty a virtuální implantáty umístěny do příčných řezů

Diagnostický proces ukáže bukální a palatinální kortikální lamely a kvalitu intramedulární kosti

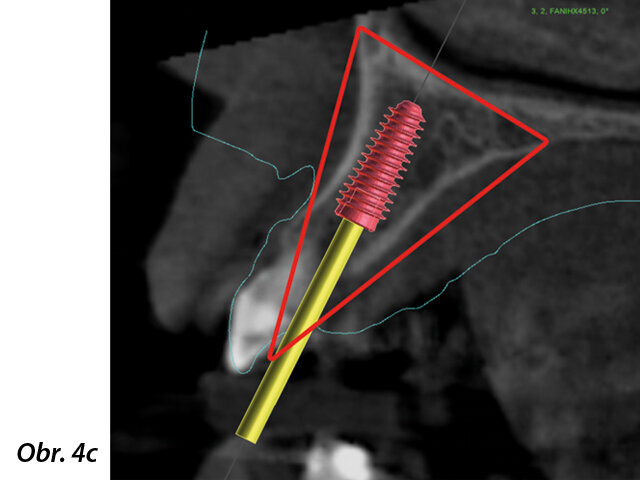

Do zbývajícího alveolu byl na základě protokolu bloku kostního trojúhelníku umístěn implantát vhodné délky a průměru

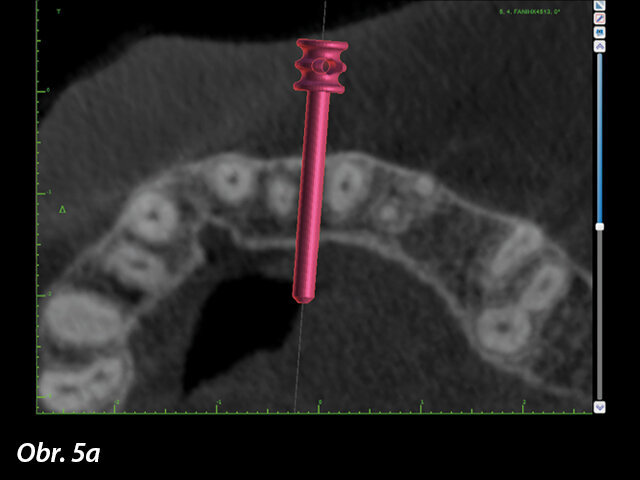

Kotevní piny jsou pečlivě umístěny tak, aby se vyhnuly blízkým vitálním strukturám a zároveň zasahovaly do kortikální kosti, což umožní získat bikortikální stabilitu všude tam, kde je to možné. Často penetrují jak bukální, tak lingvální lamely a zároveň se vyhýbají přiblížení k receptorovým oblastem pro implantáty.

Diagnostická fáze je značně obohacena, je-li možno daný intraorální stav zachytit buď analogovou nebo digitální metodou. Při tradiční analogové metodě zaznamenává fyzický otisk zuby a měkké tkáně. Následně může být z otisku zhotoven sádrový model. K ulehčení 3D plánování může být sádrový model následně digitalizován pomocí stolního skeneru.

Zaujala vás ukázka článku?

Celý článek můžete prostudovat v příslušném vydání časopisu Digital CZ/SK 1/2020
